l 灵活配置:高集成度储能一体柜,可根据客户需求调整,运输,安装及运维方便;
l 模块化设计:模块化可并联设计,自动均衡管理,易于系统扩容及统一控制;
l 高效稳定:电芯级智能温控,提高系统效率和电池循环寿命;
l 智能控制:采用先进磷酸铁锂PACK集成 ,优化系统控制;PCS最高转换效率99%;
l 安全可靠:直流电气回路安全管理,短路快速分断及灭弧保护;
l 温度可控:分舱设计,高效温控,延缓热传导;
l 多重监测:分级联动,全面保障电池系统安全,高效灵活;
l 最优算法:PCS与电池簇电压的最优拟合设计,按需调配,削峰填谷自动运行。
产品型号Product model | SML233kWh-105kW-2h | SML255kWh-105kW-2h | SML261kWh-105kW-2h | SML233kWh-125kW-2h | SML255kWh-125kW-2h | SML261kWh-125kW-2h |
电池侧参数Battery parameters | ||||||
电芯类型Cell Type | 磷酸铁锂Lithium iron phosphate | |||||
容量Capacity | 280Ah | 306Ah | 314Ah | 280Ah | 306Ah | 314Ah |

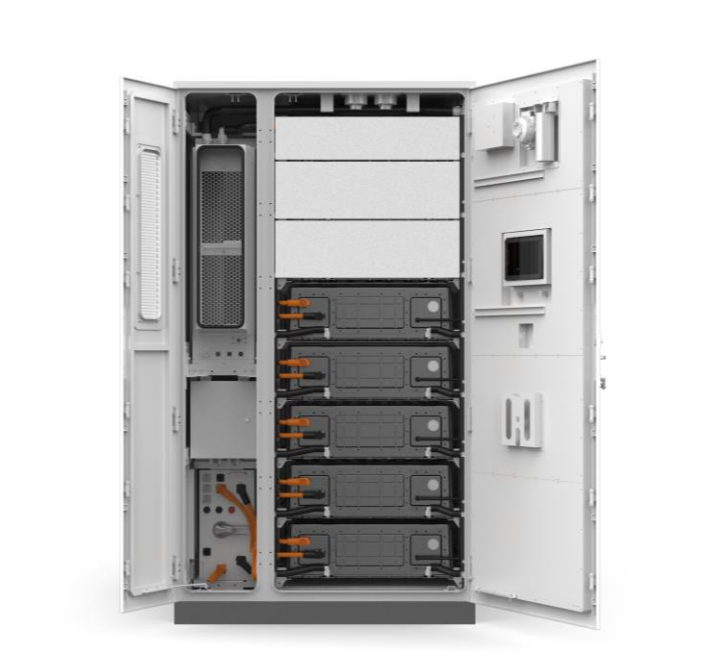

PACK数量PACK Number | 5*Pack 52S1P | |||||
系统电池配置System battery configuration | 260S1P | |||||
直流侧电池容量@BOL DC Battery Capacity@BOL | 233 kwh | 255 kwh | 261 kwh | 233 kwh | 255 kwh | 261 kwh |
额定电压rated voltage(V) | 832V | |||||
电池电压范围Battery voltage range | 650 V-949 V | |||||
PCS侧参数PCS Parameter | ||||||
额定输出功率Output(kW) | 105 kW | 125 kW | ||||
总电流波形畸变率Distortion rate of current waveform | ≤3% | |||||
接入方式Access mode | 三相三线/三相四线Three-phase three-wire/three-phase four-wire | |||||
直流分量DC Component | 电压纹波系数≤1% Voltage ripple coefficient | |||||
额定电网电压Rated grid voltage | 380VAC,-15%_+10% | |||||
额定电网频率Rated grid frequency | 50/60 Hz;±5Hz | |||||
最大过载Maximum overload | 110%(持续);120%(1min) | |||||
系统参数System Parameter | ||||||
柜体尺寸Size(宽*高*深) | W1400*D1400*H2150 | |||||
重量weight | <2.5T | |||||
最大循环效率Maximum efficiency | 91% | |||||
防护等级Protection grades | IP54 | |||||
辅助供电Auxiliary power supply | 自供电/外供电Self/external power supply | |||||
防腐等级Anticorrosion grade | C4 | |||||
工作湿度范围Operating humidity range | 0%-100 %(无冷凝No condensation) | |||||
工作温度范围Operating temperature range | 100kW规格:-20℃-55 ℃(>50 ℃ 降额) | 125kW规格:-20℃-50 ℃(>45 ℃ 降额) | ||||
最高工作海拔Maximum working altitude | 2000 m | |||||
电池柜冷却方式Cooling | 智能液冷Intelligent liquid cooling | |||||
消防安全配置Fire safety configuration | 烟感探测器、声报警器、气体消防/浸没式水消防Smoke detector, acoustic alarm, gas firefighting/submerged water firefighting. | |||||
并离网切换Parallel and off-grid switching | 可支持手动并离网Can support manual connection and disconnection from the network. | |||||
通信协议Communication protocol | Modbus TCP/RTU,CAN2.0 | |||||
符合标准Meet a criterion | GBT36276、ISML63056、ISML62477-1、ISML62109-1/2 |
